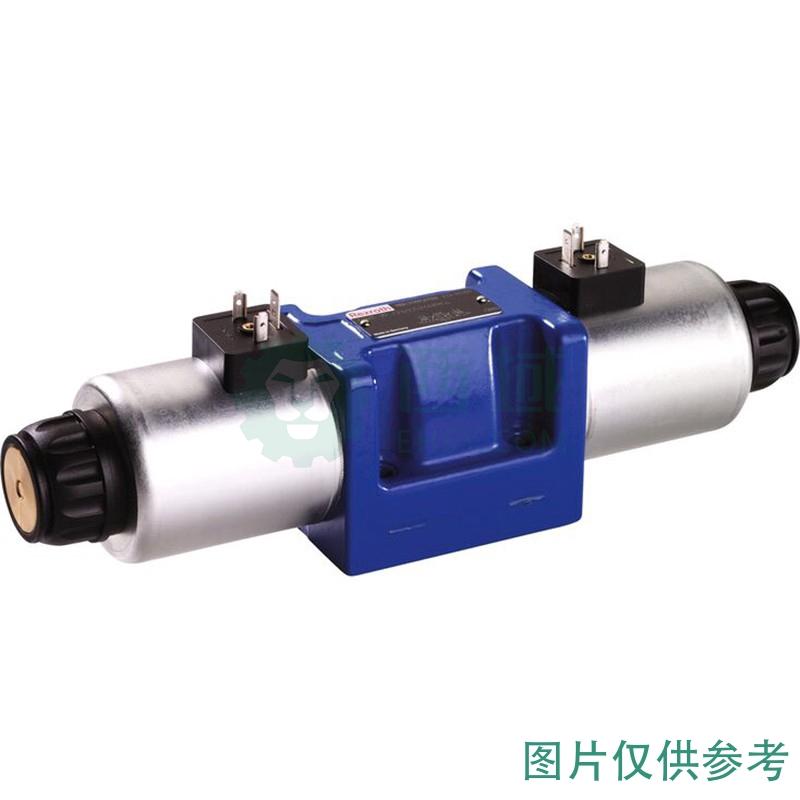

博世力士乐Bosch Rexroth 换向阀，R901278744=4WE10J5X/EG24N9K4/M

登录可见

货号：R901278744=4WE10J5X/EG24N9K4/M

品牌：REXROTH/力士乐

计量单位：个

交货周期

：15

选择规格： R901278744=4WE10J5X/EG24N9K4/M

运杂费：登录后可查看运杂费

服务电话(移)：17319309550

DeepBio得分:5567.2

DeepBio得分是基于文献引用次数，影响因子，文献新近度等因素计算的客观产品评级，得分越高表明该产品经过越可靠的实验验证，质量可信度越高

产品详情

产品介绍 Overview

WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。

产品特点 Features

规格10
组件系列5X
最大工作压力350bar
最大流量160l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO4401-05-04-0-05
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
当电压 > 50VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，可选
通过 CSA C22.2 no. 139-13 认证，可选

技术参数 Specifications

规格			10
尺寸			Einzelanschluss	Zentralanschluss
	带一个线圈的阀	kg	3.9	4
	带两个线圈的阀	kg	5.5	5.6
安装位置1)			任意
周围温度范围	NBR 密封件	°C	-20…+70
	FKM 密封件	°C	-15…+70
	HFC 液压油	°C	-20…+50
	低温形式2)	°C	-40…+50
存储温度范围		°C	-20…+50
MTTFD值符合 ENISO138493)		年	300

最大工作压力	油口P	bar	350
	油口A	bar	350
	油口B	bar	350
	接口 T1)2)	bar	210
最大流量	直流电压	l/min	160
最大流量	交流电压	l/min	120
通流横截面（阀芯位置 0）	符号Q		约为公称剖面的 6%
通流横截面（阀芯位置 0）	符号W		约为公称剖面的 3%
液压油			请参阅表格“液压油”
液压油温度范围3)	NBR 密封件	°C	-20…+80
	FKM 密封件	°C	-15…+80
	HFC 液压油	°C	-20…+50
	低温形式	°C	-40…+50
粘度范围		mm²/s	2.8…500
液压油的最大允许污染度，符合 ISO4406(c) 规定的清洁度等级4)			等级 20/18/15

选型指南 SelectionData

01	02	03	04	05		06	07	08	09	10	11		12	13	14	15	16	17
	WE	10		5X	/		E					/						*

01	3个主油口						3
01	4个主油口						4
02	方向阀						WE
03	规格 10						10
04	符号；有关可选用的型号，请参阅“符号/电路图”						例如C
05	组件系列 50 … 59（50 … 59：安装和连接尺寸不变）						5X
06	带弹簧复位						无代码
	带加强压缩弹簧（用于快速关闭）						D
	不带弹簧复位						O
	不带弹簧复位，带定位器						OF1)
07	高功率线圈，湿式插脚，带可拆卸线圈						E
电压
08	要了解订货代码，请参阅下文的 "电气连接和可用电压"。						例如G24
辅助操纵装置 2)
09	不带手动应急操作						无代码
	带可锁定手动应急操作“蘑菇按钮”（大型）						N51; 3)
	带手动应急操作“蘑菇按钮”（大型），不可锁定						N61)
	带隐式手动应急操作和保护帽						N81; 4)
	带隐式手动应急操作（标准）						N9
耐腐蚀性（外部）（有关可用性，请参阅下表）
10	无（阀体涂上底漆）						无代码
10	已提高防腐蚀性（已经过 240 小时盐雾测试，符合 EN ISO 9227）（另请参阅"技术数据"）						J3
电气连接
11	单个连接或中央连接
11	要了解订货代码，请参阅下文的 "电气连接和可用电压"。						例如K4
切换时间增加
12	无切换时间增加						无代码
12	有切换时间增加（仅用于符号“.73”；不用于带加强压缩弹簧的型号“D”；可应要求提供更多信息）						A12
13	不带节流插件（标准）						无代码
	带节流插件（当超过所允许的阀的性能限制时，请参阅 "性能限制"）： 5)
	连接	节流阀直径单位为mm
	连接	0,8 mm	1,0 mm	1,2 mm	2,0 mm	3,0 mm	4,0 mm
	P	B08	B10	B12	B20	B30	B40
	A	H08	H10	H12	H20	H30	H40
	B	R08	R10	R12	R20	R30	R40
	A 和 B	N08	N10	N12	N20	N30	N40
	T6)	X08	X10	X12	X20	X30	X40
控制阀芯间隙
14	标准（推荐）						无代码
	最小（可用于减小泄漏值；需要更高的油清洁度）						T06
	增加（可用于高温差液压油/环境；导致更高的内部泄漏值）						T12
密封材料（请务必遵循密封件与所用液压油的兼容性，请参阅 "技术数据"）
15	NBR 密封件						M
	FKM 密封件						V
	建议在使用 HFC 液压油时使用						MH
	低温型号（仅适用于 "不具有手动应急操作" 的型号）						MT
16	标准						无代码
	通过 CSA C22.2 no. 139-13 认证						CSA
	油口安装面，符合 ANSIB93.9						AN7)
17	明文给出更多详细信息						*

产品尺寸 Dimensions

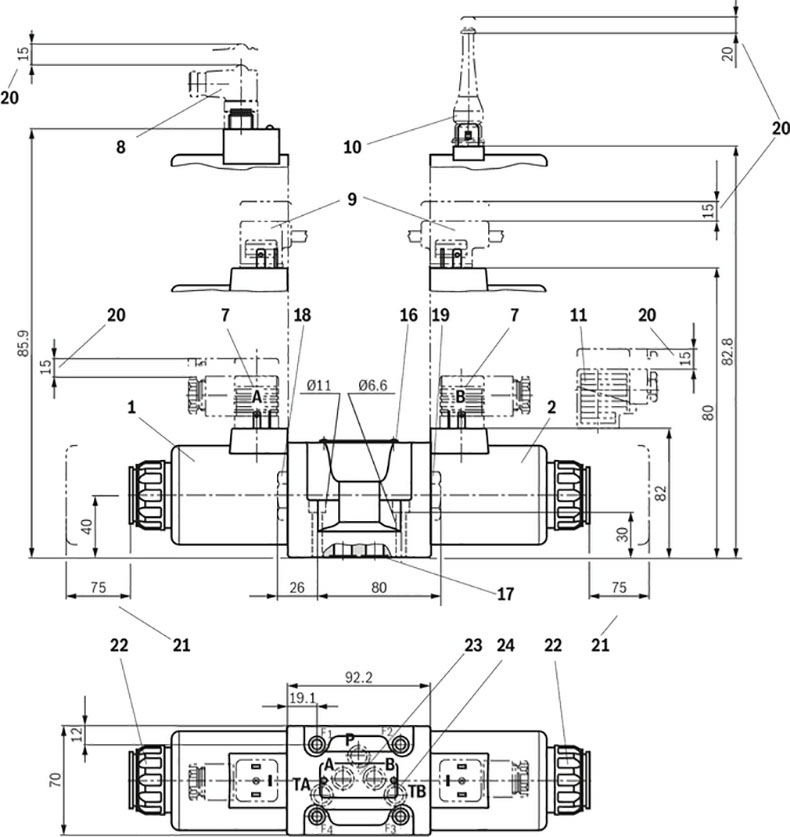

直流电压 - 单个连接

尺寸以 mm为单位


阀接触面所需的表面质量

1	线圈“a”
2	线圈“b”
7	不带连接器 "K4" 和 "K4K" 线路的连接插头（单独订购，请参阅 "附件"）
8	连接插头，直角式，带有连接器 "K72L" 的 M12x1 连接部件和状态 LED 灯（单独订购，请参阅 "附件"）
9	不带/带连接器 "K4" 线路的双连接插头（单独订购，请参阅"附件"）
10	连接器 "C4Z" 的连接插头 (AMP Junior Timer)（单独订购，请参阅"附件"）
11	带连接器 "K4" 线路的连接插头（单独订购，请参阅 "附件"）
16	铭牌
17	油口 A、B、P、TA 和 TB 具有相同的密封圈
18	在 B 侧带有一个线圈的阀的保护塞
19	在 A 侧带有一个线圈的阀的保护塞
20	拆下连接插头/直角式插座所需的空间
21	拆卸线圈所需的空间
22	安装螺母，紧固扭矩MA=14,5±1,5Nm
23	油口安装面符合 ISO4401-05-04-0-05
24	在与另外加工的孔连接时，只能使用连接 TB。

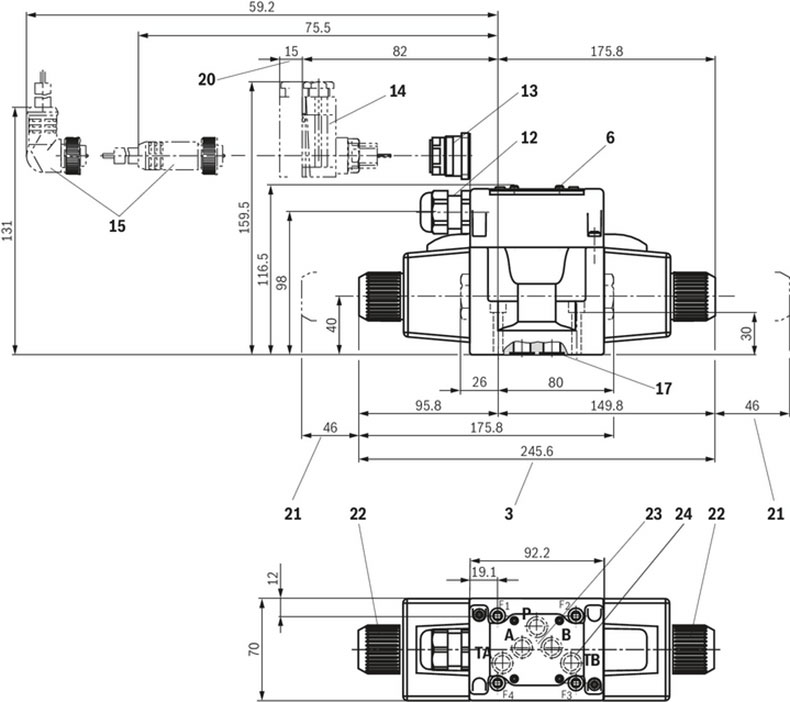

直流电压 - 对中连接

尺寸以 mm为单位


阀接触面所需的表面质量

6	盖注意：只有当盖板正确安装时才能操作阀门。
12	电缆束线圈 "DL" 和 "DAL"
13	中央连接部件 "DK6L" 和 "DK25L"
14	连接插头，适用于带中心连接和连接器 "DK6L" 的阀门（单独订购，请参阅 "附件"）
15	连接器“DK25L”的小型交换连接器，5 极（单独订购，物料号R900057631）
20	拆下连接插头/直角式插座所需的空间
22	安装螺母，紧固扭矩MA=14,5±1,5Nm
23	油口安装面符合 ISO4401-05-04-0-05
24	在与另外加工的孔连接时，只能使用连接 TB。

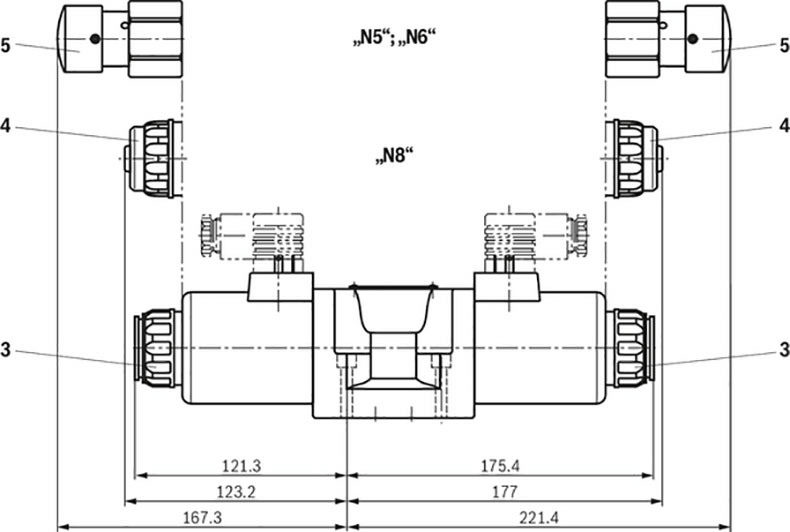

直流电压 - 手动应急操作

尺寸以 mm为单位


阀接触面所需的表面质量

3	不带和带隐式手动应急操作 "N9"（标准）
4	带隐式手动应急操作和保护帽 "N8"。（操作前必须移除保护帽。）
5	可锁定手动应急操作 "蘑菇按钮" "N5" 和 "N6"

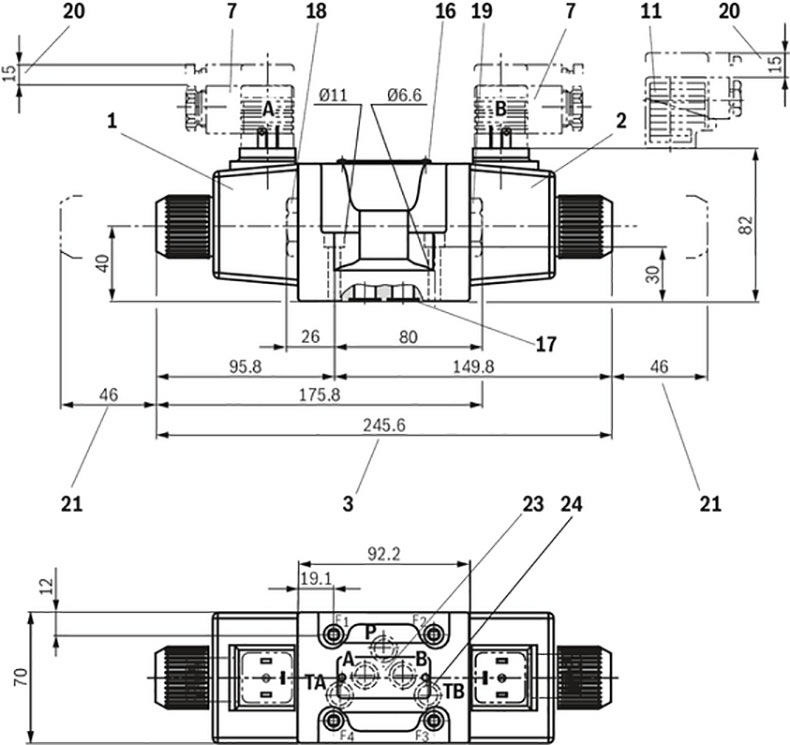

交流电压 - 单个连接

尺寸以 mm为单位


阀接触面所需的表面质量

1	线圈“a”
2	线圈“b”
3	不带和带隐式手动应急操作 "N9"（标准）
7	不带连接器 "K4" 和 "K4K" 线路的连接插头（单独订购，请参阅 "附件"）
11	带连接器 "K4" 线路的连接插头（单独订购，请参阅 "附件"）
16	铭牌
17	油口 A、B、P、TA 和 TB 具有相同的密封圈
18	在 B 侧带有一个线圈的阀的保护塞
19	在 A 侧带有一个线圈的阀的保护塞
20	拆下连接插头/直角式插座所需的空间
21	拆卸线圈所需的空间
23	油口安装面符合 ISO4401-05-04-0-05
24	在与另外加工的孔连接时，只能使用连接 TB。

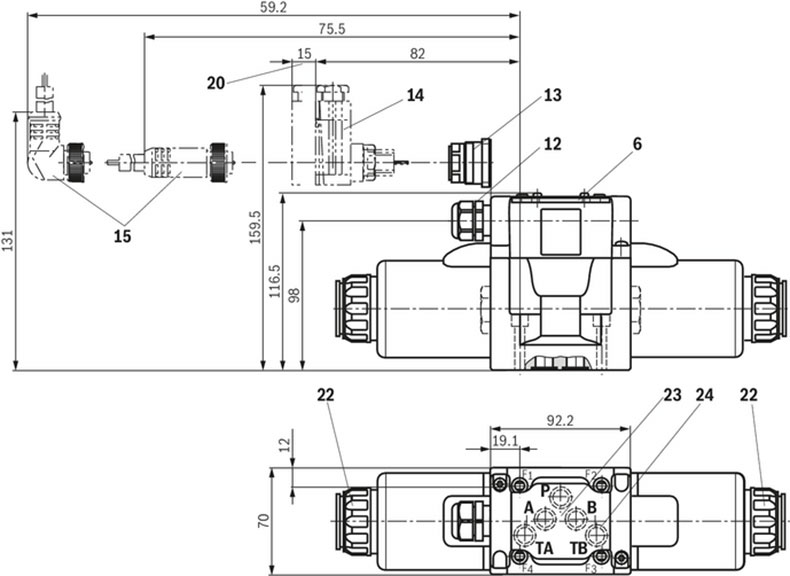

交流电压 - 对中连接

尺寸以 mm为单位


阀接触面所需的表面质量

3	不带和带隐式手动应急操作 "N9"（标准）
6	盖注意：只有当盖板正确安装时才能操作阀门。
12	电缆束线圈 "DL" 和 "DAL"
13	中央连接部件 "DK6L" 和 "DK25L"
14	连接插头，适用于带中心连接和连接器 "DK6L" 的阀门（单独订购，请参阅 "附件"）
15	连接器“DK25L”的小型交换连接器，5 极（单独订购，物料号R900057631）
20	拆下连接插头/直角式插座所需的空间
21	拆卸线圈所需的空间
22	安装螺母，紧固扭矩MA=14,5±1,5Nm
23	油口安装面符合 ISO4401-05-04-0-05
24	在与另外加工的孔连接时，只能使用连接 TB。
