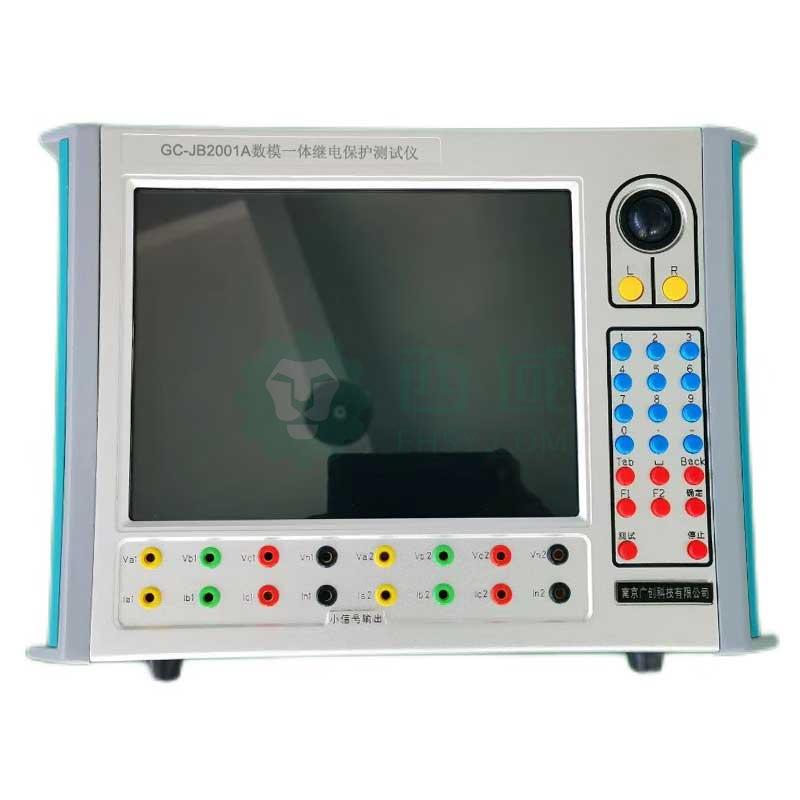

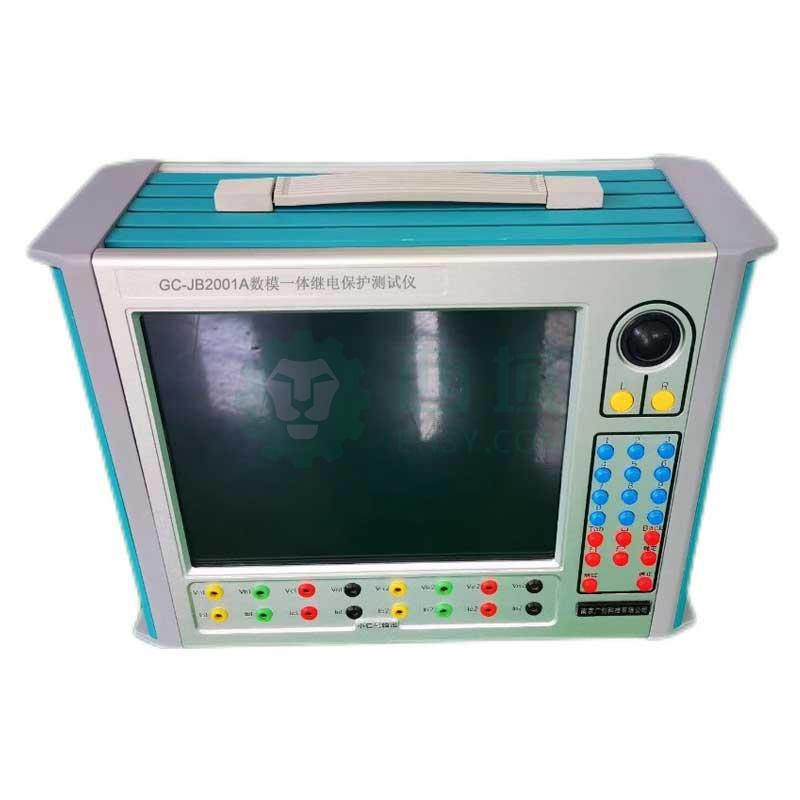

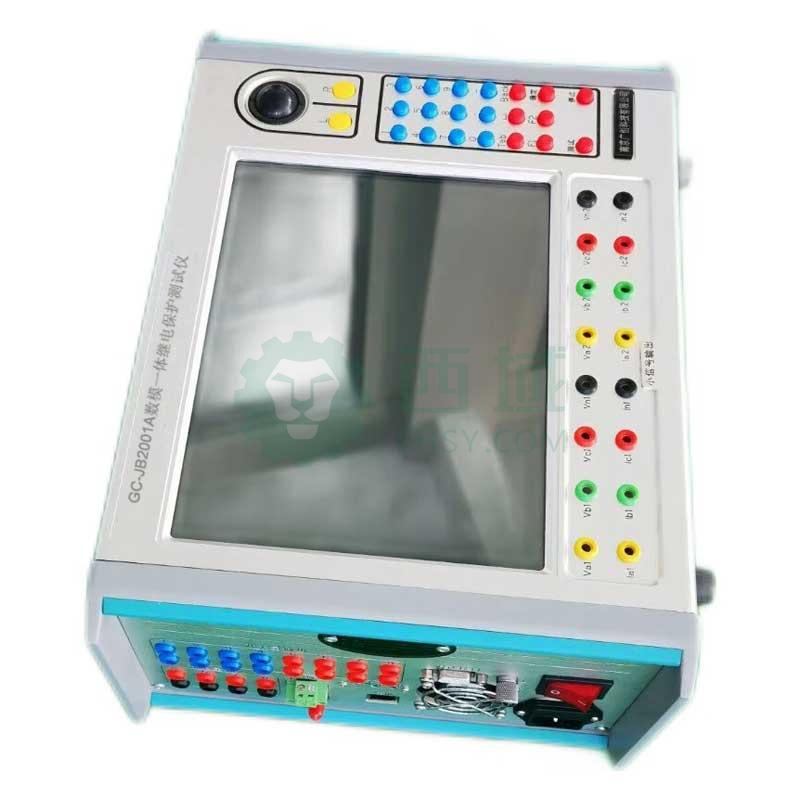

广创科技数模一体继电保护测试仪，GC-JB2001A 售卖规格：1台

登录可见

货号：GC-JB2001A

品牌：南京广创

计量单位：台

交货周期

：15

选择规格： GC-JB2001A

运杂费：登录后可查看运杂费

服务电话(移)：17319309550

DeepBio得分:5567.2

DeepBio得分是基于文献引用次数，影响因子，文献新近度等因素计算的客观产品评级，得分越高表明该产品经过越可靠的实验验证，质量可信度越高

产品详情

产品介绍 Overview

GC-JB2001A数模一体继电保护测试仪集智能变电站继电保护测试与传统变电站继电保护测试于一体的综合测试仪，该测试仪既适用于智能变电站的调试也适用于传统变电站继电保护调试。可以单独作为光数字测试仪使用，也可单独作为传统测试仪使用，还可以同时输出IEC61850报文和传统的模拟量或小信号量输。

产品特点 Features

1．精度高：交直流电流50mA到30A以下都能达到0.1%精度；
2．波形好：小电流波形好；
3．冗余备份：两组电流源完全独立，实现了电流的双备份；
4．支持12路小电压源输出
5．所有通道能够同时输出；
6．插件式结构，便于维护。
7．重量轻。
8．同时满足IEC61850-9-1/2、FT3的测试、传统变电站测试。
9．支持GOOSE的发送和接收
10．既可以同时输出传统的电流、电压量和符合IEC61850报文格式的数字量，也可以独立输出传统的模拟量和独立的符合IEC61850报文格式的数字量。
11．既可以实现传统变电站的调试，也可以实现智能变电站的调试；同时满足第二代智能变电的调试（只有数模一体化测试仪才能满足第二代智能变电的调试）。
12．8对SMV和GOOSE口；多组SMV与GOOSE可以配置到同一光口也可配置到不同光口；10路光串口，用于FT3输入、输出口及B码输入。
13．支持8路独立符合IEC60044-8（FT3）规范的采样值（SMV）报文输出，1路输入；支持同步/异步传输方式，支持多种传输速率；
14．支持12组符合IEC61850-9-2规范的采样值（SMV）报文输出，采样点等间隔输出，完全满足国网的最新标准；
15．支持12组GOOSE输出，8组GOOSE输入,可以配置在任意光口；GOOSE支持单点、双点、时间、浮点、整型等类型
16．可单独设置每个通道的品质位，
17．能真正模拟MU延时
18．具备虚端子测试功能；
19．具有报文示波功能，可接收并解析符合IEC61850-9-2规范的采样值（SMV）报文，GOOSE报文，实现装置输出的自环测试；同时可接收合并单元（MU）或其他IED设备发出的光数字信号，实时显示其波形、幅值、角度和频率；
20．具有强大的报文记录、报文在线告警和离线报文分析功能
21．支持多组GOOSE 报文接收或发送；
22．SMV与GOOSE的收发光口可任意配置，既可配置为同光口收发，也可配置为独立收发；
23．完整解析保护模型文件（ICD，CID，SCD等文件），实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的自动配置，简单方便地实现保护测试，提高工作效率；
24．可进行丢帧、失步、飞点、错序、置品质位无效、错值测试等报文测试功能；
25．具有GPS、IRIG-B、IEEE1588同步对时功能；
26．具备备自投装置调试功能
27．12路独立的模拟小信号输出，可兼容测试各种接受电子式互感器信号的保护；或者连接各种品牌的功率源，进行普通保护与数字化保护的对比测试；
28．8对开入量，4对通用开出量，4对快速开出量，GOOSE信息报文，实现保护的完整闭环测试；
29．软件测试功能丰富，能够对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试；
30．支持标准的COMTRADE格式波形回放；
31．软件功能
A．测试方案；
B．任意测试、4V+6I任意测试；
C．常用继电器（电流、电压、时间、中间、低周、低压、反时间、功率方向、差动等）；
D．线路保护（距离定值校验、阻抗特性搜索、阻抗特性验证、零序定值校验、工频变化量距离定值校验、整组测试、重合闸测试、模拟转换性故障、检无压检同期、精工电流、精工电压、系统振荡）；
E．变压器保护（比率制动、6I比率制动、谐波制动、间断角制动、差动整组、反时限过激磁保护）
F．发电机保护（差动、失磁、励磁）
G．自动装置（同期、备自投、快切）
H．暂态回放
I．状态序列
J．内置GPS实现多机同步输出

技术参数 Specifications

1.交流电流源
A．通道数：3路
B．幅值（RMS）：3×（0～30A）/相
C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D．精度：0.05A～30A：≤0.1%
E．频率：静态0～1000Hz
      动态0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F．谐波畸变率：≤0.5%
G．响应速度：≤50uS
H．带载能力：

电流值	5A	30A
功率	≥75VA	≥450VA

输出时间

电流值	＜10A	10A～20A	20A～30A
时间	长时间	≥100S	≥20S

J.交流电压源
A．通道数：4路
B．幅值（RMS）：4×125V/相
C．分辨率：0～10V：1mV；10～125V：4mV
D．精度：2～125V：≤0.1%
E．频率：静态0～1000Hz
      动态0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F．谐波畸变率：≤0.5%
G．响应速度：≤50uS
H．带载能力：

电压值	57.735V	125V
功率	≥30VA	≥70VA

其它
A．供电电压范围：110～265Vac/110V～220Vdc；
B．供电电压频率：45～65Hz
C．使用温度：-5～+50℃
D．重量：15Kg
E．尺寸：365×200×450mm
F．接口：网口/串口（用于联机）；USB（用于升级报告）

产品应用 Applications

应用于电力行业，既适用于智能变电站的调试也适用于传统变电站继电保护调试。
